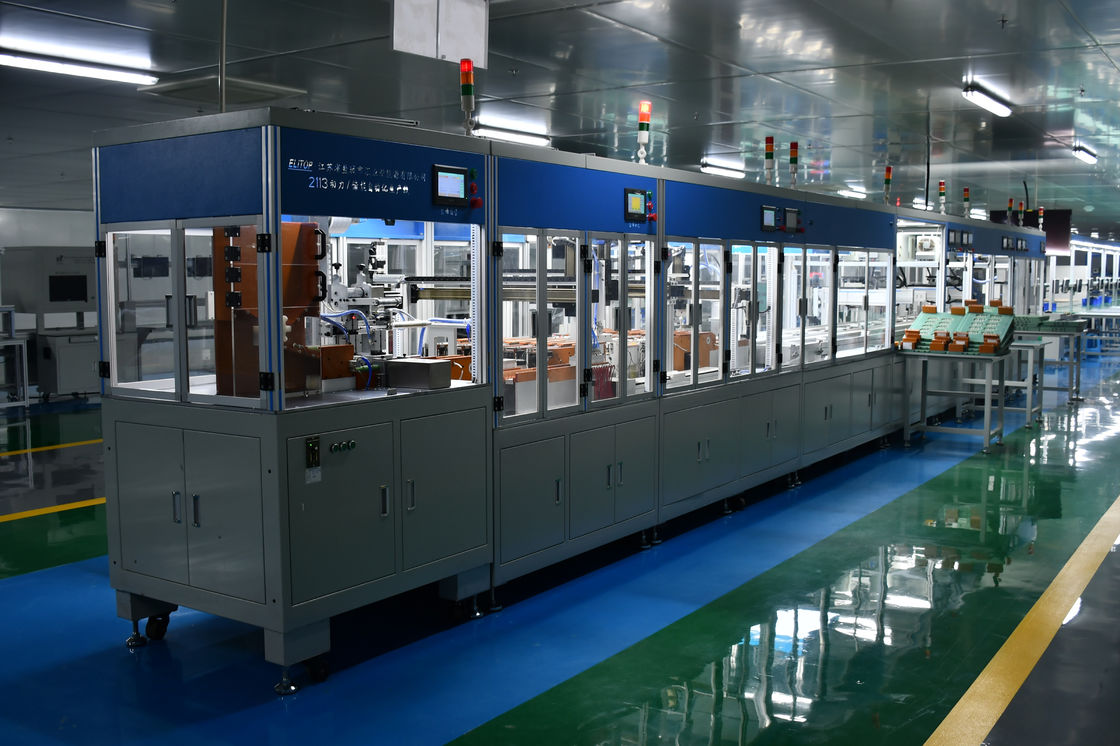

Chaîne de montage cylindrique de 18650/21700/32650 batteries

Description de produit

Ligne de paquet de batterie pour assembler 18650/21700/32650 production cylindrique de rendement élevé de cellules

Nom d'équipement : Chaîne de production automatique de paquet de batterie de stockage de l'énergie de puissance

Introduction à la combinaison d'équipement

Unité 1

◎Pièce électrique de noyau) : noyau électrique de la boîte 18650 automatique (10*10) alimentation automatique, 6 anciens

Boîte (cellule 600PCS18650)

◎Protection de finition automatique

◎Pièce automatique de tri automatique de → de balayage de code (10 dossiers d'OK, un dossier de NG, 2 /3 /4 /5 peuvent être placés comme même dossier, augmentent le nombre de stockage de cellules, chaque fente est 100PCS, deux fentes sont dans le même dossier, puis 200PCS, 3 fentes sont dans le même dossier, puis 300PCS)

Unité 2

◎Robot de espacement automatique de → de code de → automatique de balayage dans le positif de batterie de la parenthèse →CCD et le laser négatif de → de détection d'électrode nettoyant du côté un nettoyage (facultatif) de laser du chiffre d'affaires 1→ de moule de → sur le soudage par points (facultatif) latéral de → de B du côté un soudage par points 1→ du côté un soudage par points du chiffre d'affaires 2→ du moule 2→ sur le soudage par points latéral de B 2→ du côté B 2→ automatiquement sortir le → de couverture automatiquement pour sortir la chaîne de montage de cycle de demi-produit de batterie de → de batterie (accessoires de pâte de → de détection d'aspect de soudage par points

→ de connexion de plat de protection de → formant le test de performance complet de →, etc.)

Unité 3

◎Une ligne de cycle pour le moule à chaînes de double vitesse

◎15 ensembles du transporteur de moule de soudage par points (L530*380MM)

◎15 ensembles de couvercles supérieurs et inférieurs de moule de soudage par points pour chaque modèle de batterie

Ligne de sortie demi-complète de batterie *1

◎Une ligne de reflux pour le transporteur supérieur de moule

Unité 4

Ligne à chaînes *1 (de cycle de montage de double vitesse mètres L16.5*W1.3*H2)

Bt-2410a, 24 totaux de série/appareil de contrôle *1 de résistance interne tension de série a placé (facultatif)

◎Double tache laser de position soudant l'ensemble *1 (plat de protection et ligne d'inspection de B+B-)

◎Appareil de contrôle complet de performances de paquet de batterie de BT-85V05C50F

Unité 5

◎Système électronique de MES Kanban (un pour le serveur principal, un pour l'écran de visualisation principal, un pour la CONCESSION sous-kanban, un pour chaque station)

◎Suppresseur électrostatique *2

◎Assemblez l'anneau statique de la ligne de cycle et de l'alarme statique, 1 réglé pour chaque station

Organigramme de production

Diagramme de disposition d'équipement

Note : Chaîne de production automatique de paquet de batterie de stockage de la puissance BT-2113/énergie L16.5*W1.5* 1.76m

Chaîne de montage à chaînes de cycle de double vitesse L16.5*W1.3*2M

Note : Chaîne de production automatique de paquet de batterie de stockage de la puissance BT-2113/énergie L16.5*W1.5* 1.76m

Ligne de rotation L4.6 * W1.8 H0.8 M

Chaîne de montage à chaînes de cycle de double vitesse L16.5*W1.3*2M

Cinq, conditions d'environnement d'équipement

1, alimentation d'énergie : AC380V±10%, 30KW 50HZ±10%

2, source de gaz : 0.4-0.8mpa, aucune brume de l'eau, aucune impuretés

3, température ambiante : 10-45℃

4, humidité environnementale : pas davantage que 85r.h (aucune condensation d'humidité)

5, l'environnement sans vibration forte, aucun gaz corrosif et gaz inflammable et explosif

Service après-vente

1. La partie A est obligée de former des utilisateurs d'équipement de la partie b dans l'installation, l'élimination des imperfections, entretien d'utiliser-et pour libre, afin de s'assurer que les opérateurs du demandeur peuvent opérer normalement et indépendamment, et le personnel d'entretien peut traiter des problèmes communs indépendamment

2. La période de garantie de l'équipement est de deux ans. La partie A sera responsable de trois garanties selon des droits nationaux et des règlements. Après que la garantie expire, entretien perpétuel, et au prix de revient pour fournir des pièces de rechange et des pièces de port. Si le problème est -site manipulé, le fournisseur donnera une réponse claire par l'email ou la forme écrite d'ici 4 heures
