Détails sur le produit:
Lieu d'origine:	Chine
Nom de marque:	BT
Certification:	CE
Numéro de modèle:	NT1département d'État
Conditions de paiement et expédition:
Quantité de commande min:	1
Prix:	USD250000-350000/set
Delivery Time:	90 work days
Payment Terms:	T/T
Supply Ability:	10 set per year

Détail Infomation
Control System:	PLC	Dimension:	1500015001800 mm
Matériel:	d'acier inoxydable	Operating System:	Touch Screen
Emballage:	Étui en bois	Consommation d'électricité:	30 kW
Énergie:	380 V/50 Hz	Processing Method:	Automatic

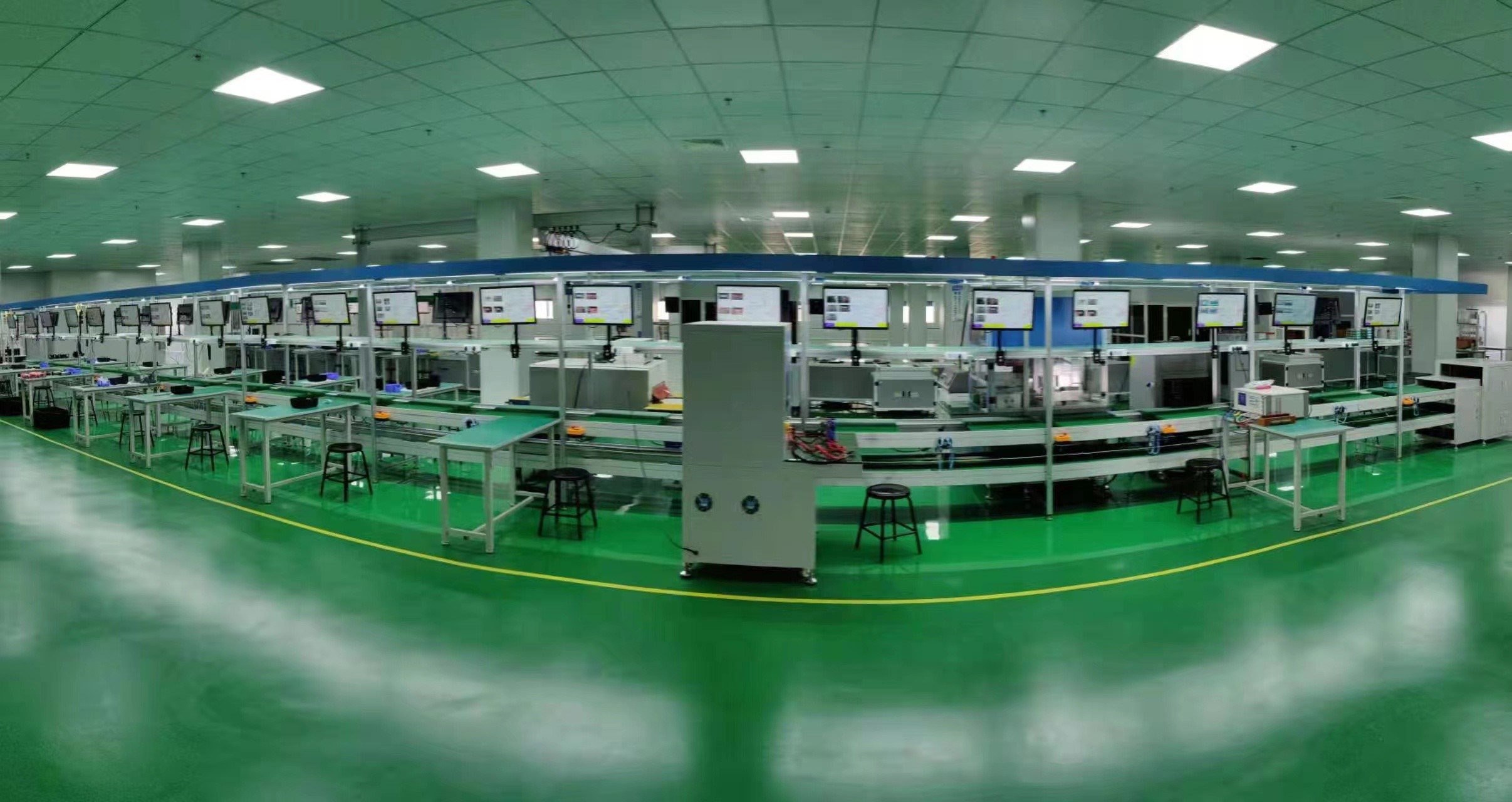

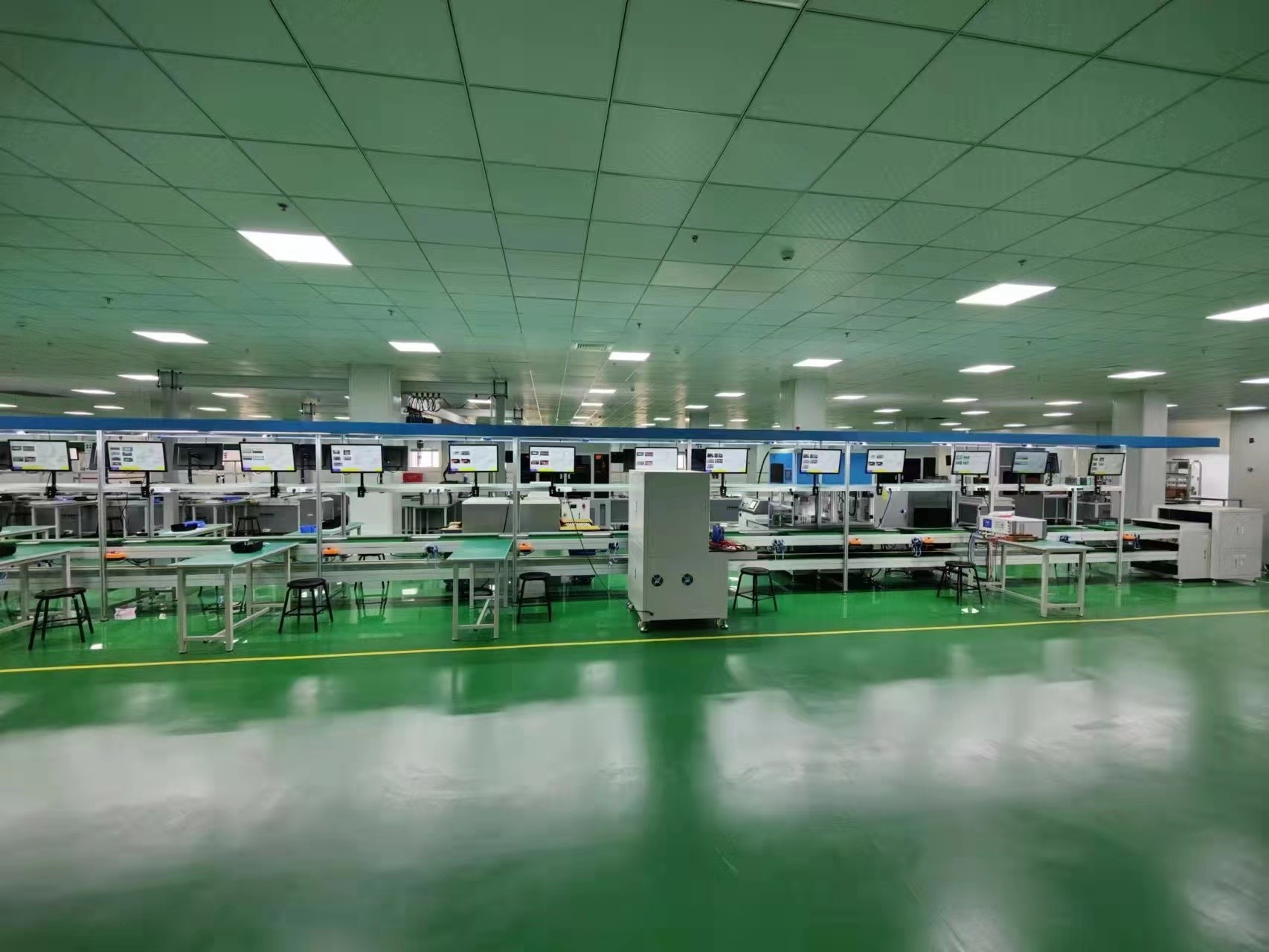

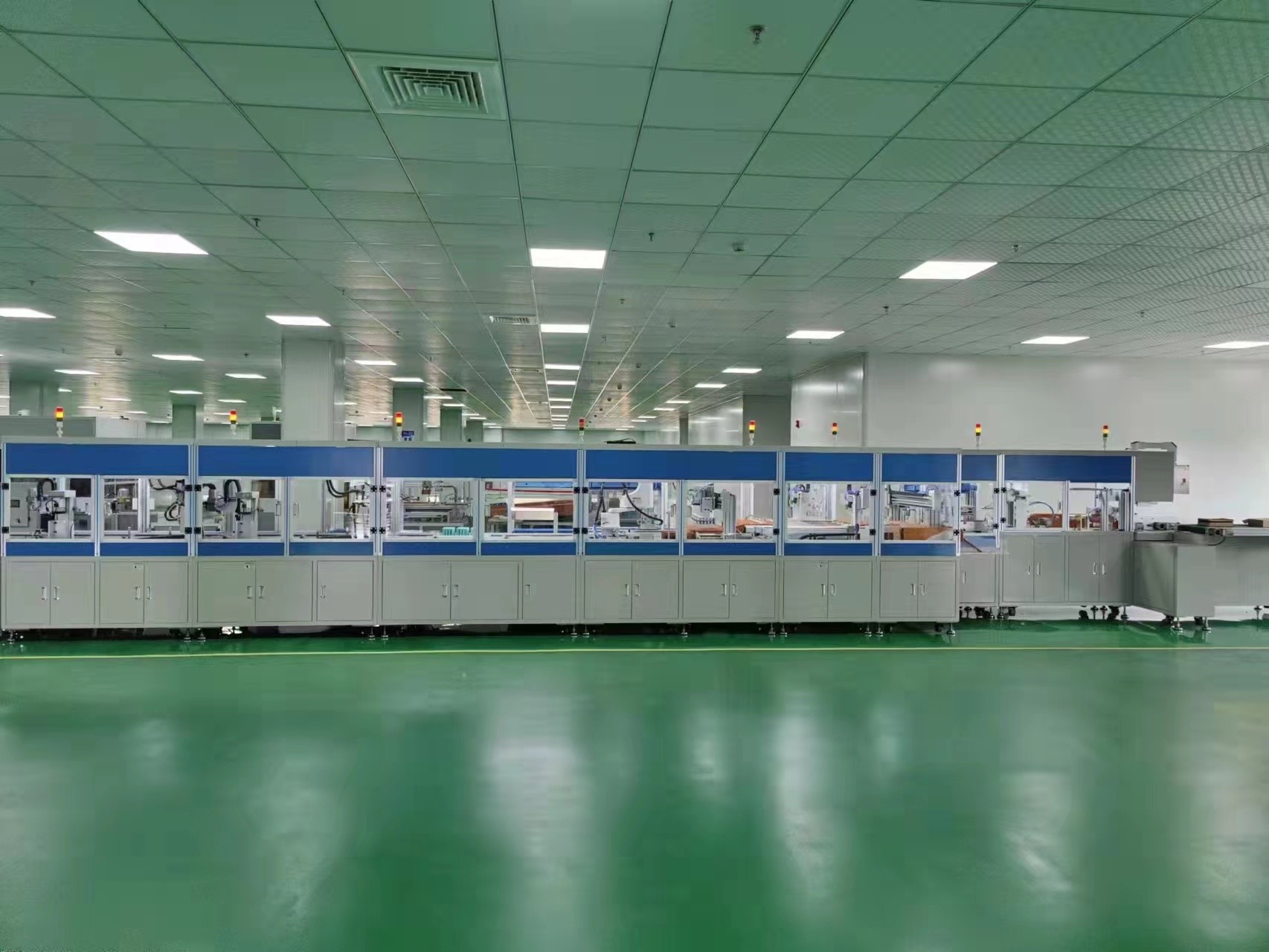

Nom du produit:	Chaîne de montage entièrement automatique des batteries	Warranty:	2Year
Mettre en évidence:	21700 Chaîne de montage de batteries cylindriques , 18650 Ligne de montage de la batterie cylindrique

Alimentateur automatique de cellules	Alimentation : AC220V±10 % 1KW 50HZ±10 % Source d'air : 0,4-0,8 mpa, pas de brouillard d'eau, pas d'impuretés La cellule en boîte est emballée dans des cartons de 1010, avec un maximum de 5 boîtes à la fois La cellule en boîte est emballée dans 1215 cartons, avec un maximum de 4 boîtes à la fois Adopter le rail de guidage supérieur en argent de Taiwan Puissance de changement de cellule : moteur pas à pas/moteur décélérateur Système de contrôle : programmateur PLC XC2-24T-E Interface d'opération : écran d'affichage couleur TG-765-UT, facile à utiliser Cylindre : Attec /SMC/XINCHENG Composants de commande pneumatique : ATech /SMC/ Tiangong/Pneumatic Like Appareil à induction : Taiwan LIKE/Adeke // Omron/Keenshi Efficacité de production : plus de 4500PCS/H FONCTIONS PRINCIPALES : METTRE MANUELLEMENT la cellule dans la boîte dans la boîte chaîne d'assemblage, entrez automatiquement la position de la cellule, et poussez la boîte vide dans la boîte de rangement
Mécanisme d'alimentation automatique des cellules	Alimentation : AC220V±10 % 1KW 50HZ±10 % Source d'air : 0,4-0,8 mpa, pas de brouillard d'eau, pas d'impuretés Utilisez une ligne d'aspiration à aimant permanent 15 pièces Adopter le rail de guidage supérieur en argent de Taiwan Puissance de changement de base : cylindre en étoile Cylindre : Attec /SMC/XINCHENG Composants de commande pneumatique : ATech /SMC/ Tiangong/Pneumatic Like Appareil à induction : Taiwan LIKE/Adeke // Omron/Keenshi FONCTIONS PRINCIPALES : SORTIR AUTOMATIQUEMENT LA CELLULE DANS LE CARTON ET TRANSFÉREZ-LE À LA LIGNÉE CELLULAIRE DU Machine à tampons automatique.Il est compatible avec différents diamètre des boîtes d'emballage de cellules 21/18
Encollage de papier isolant	Alimentation : AC220V±10 % 1,6KW 50HZ±10 % Source d'air : 0,4-0,8 mpa, pas de brouillard d'eau, pas d'impuretés Adopter un mécanisme de coussin à 4 broches pour améliorer l'efficacité Adoptez un moteur de conversion de fréquence et un tampon de frappe CAM pour empêcher la batterie dommage Matrice japonaise en acier rapide, durée de vie de 5 ans Rembobinage automatique des déchets Adoptez le rail de guidage en argent de Taiwan, la tige de plomb Le moteur à cellules inférieures adopte un moteur de réduction de force de Taiwan Puissance du manipulateur : moteur pas à pas/servomoteur en boucle fermée Puissance de changement de cellule : moteur pas à pas Système de contrôle : programmateur PLC XD-42T-E Interface d'opération : écran d'affichage couleur TG-765-UT, facile à utiliser Système d'alarme de défaut intégré (selon l'invite pour supprimer le défaut) Alarme automatique en cas de pénurie de papier d'orge des Highlands Rappel quantitatif du nettoyage des filières Cylindre : Attec /SMC/XINCHENG Composants de commande pneumatique : ATech /SMC/ Tiangong/Pneumatic Like Appareil à induction : Taiwan LIKE/Adeke // Omron/Keenshi
Machine d'alimentation de tri	Adopter le rail de guidage supérieur en argent de Taiwan La cellule d'entrée adopte une transmission par courroie synchrone et la puissance est de 25 W moteur de décélération Puissance de changement de cellule : servomoteur 400 W Cylindre : Attec /SMC/XINCHENG Composants de commande pneumatique : ATech /SMC/ Tiangong/Pneumatic Like Appareil à induction : Taiwan LIKE/Adeke // Omron/Keenshi Fonctions principales : connecter automatiquement la cellule avec le tampon de surface au test emplacement pour les tests, et la cellule testée sera transférée au tester le mécanisme de changement de cellule par le servomoteur selon l'ensemble espacement compatible avec des cellules de 21/18 de diamètre, et 10 pièces à la fois
Test automatique IR	Puissance d'essai : Star pneumatique Cylindre : Attec /SMC/XINCHENG Composants de commande pneumatique : ATech /SMC/ Tiangong/Pneumatic Like Appareil à induction : Taiwan LIKE/Adeke // Omron/Keenshi Efficacité des tests : au-dessus de 4500 PCS/H Modèle d'aiguille de test : KS-100A3000 Durée de vie de l'aiguille de test : 600 000 fois Fonctions principales : tension de cellule de test unique et résistance interne, via le Changement de servomoteur, testez 10 cellules, du mécanisme de changement de cellule à mécanisme triple shift 1, données de test dans le code de balayage terminées et liaison de code à barres de cellules, base de données de stockage
Résistance de tension HIOKI BT3562 testeur	Modèle de testeur : HIOKI BT3562 en option HK3560 domestique Canal de test : canal 1 Précision de lecture de tension : plus ou moins 0,02 MV Précision de lecture de la résistance interne : plus ou moins 0,2 Hao Les tests répétés sont cohérents Données de test dans le code de balayage terminé et liaison du code à barres des cellules, stockées dans le base de données Efficacité des tests : 5000 PCS/H
Mécanisme de déplacement cellulaire	Adoptez le rail de guidage en argent de Taiwan, la tige de plomb Le moteur à cellules inférieures adopte un moteur de réduction de force de Taiwan Prenez le pouvoir du manipulateur : star pneumatique Puissance de changement de cellule : servomoteur 400 W Système d'alarme de défaut intégré (selon l'invite pour supprimer le défaut) Cylindre : Attec /SMC/XINCHENG Composants de commande pneumatique : ATech /SMC/ Tiangong/Pneumatic Like Appareil à induction : Taiwan LIKE/ Actec /SMC/ Phenom/Airtek Efficacité de production : plus de 4500PCS/H Fonctions principales : Les cellules testées sont transférées vers le mécanisme triple shift 1 dans l'ordre, et le servomoteur est automatiquement disposé en fonction du espacement de 21700 cellules, 10 pièces/heure.La cellule 18650 est également connectée selon l'espacement de 21700 cellules, afin de réaliser l'universalité de Cellules 18650 et 21700
Mécanisme à trois déplacements1	Adoptez le rail de guidage en argent de Taiwan, la tige de plomb Le moteur à cellules inférieures adopte un moteur de réduction de force de Taiwan Puissance de changement de cellule : pneumatique en étoile Cylindre : Attec /SMC/XINCHENG Composants de commande pneumatique : ATech /SMC/ Tiangong/Pneumatic Like Appareil à induction : Taiwan LIKE/ Actec /SMC/ Phenom/Airtek Efficacité de production : plus de 4500PCS/H Fonction principale : accéder au décalage de cellule testé pour balayer la position du code et position de décharge, cellules 18650 et 21700 universelles
Code de numérisation automatique1	Code de balayage Honeywell/Genz/HiKVision Une source de lumière personnalisée est utilisée pour garantir la précision de la lecture du code Système d'identification : recherche et développement indépendant de Bicester Largeur de la caméra: dans les 300*150MM Appareil exécutif : ordinateur industriel, véritable système WIN7 Fonctions principales : Sanlian Shift 1, balaie les piles dans le code, démarre le Engrenage d'entraînement du moteur pas à pas, les batteries dans le sens des aiguilles d'une montre, pour lire la liaison des données du code à barres, ne pas lire le code à barres et tester les phrases négatives est mauvais, les données de test dans le code complétion et reliure des codes-barres des piles, base de données du magasin, système MES amarrer avec le groupe a, ne pas balayer les chantiers, et la fonction des chantiers peut être bloquée, 11 jeux de transmission à engrenages, avec anneau en caoutchouc pour augmenter la friction sur le Noyau, pour assurer la rotation normale du noyau, lecture normale, 18650 et 21700 cellules universelles Efficacité de numérisation : plus de 3 500 pièces/h
Manipulateur de classement automatique	Adoptez le rail de guidage en argent de Taiwan, la tige de plomb Puissance du manipulateur d'engrenage automatique : servomoteur 2 axes 400 W Module : 2 axes saisissent 10 pièces de noyau électrique en même temps, à l'aide d'un cylindre aimant permanent télescopique, stable et fiable Système de contrôle : programmeur PLC série XD Capteur: Taiwan comme/Actek/SMC/Phenom/Airtek Interface d'opération : écran d'affichage couleur TG-765-UT, facile à utiliser FONCTIONS PRINCIPALES : SELON la plage de tension de réglage interne résistance, placez la cellule dans la fente de pipeline correspondante, 18650 et 21700 cellules sont universelles
5 chaînes OK	Utiliser 3 transmissions à courroie synchrone Puissance de transmission : moteur réducteur 25 W Capteur: Taiwan comme/Actek/SMC/Phenom/Airtek Nombre de stands : 5 stands OK La chaîne de montage est divisée en alimentation cellulaire et décharge cellulaire Le niveau de décharge de la cellule est équipé d'un montage automatique mécanisme qui s'ouvre automatiquement lorsque la cellule est prélevée Les cellules 18650 et 21700 sont universelles
Test IR produit défectueux/code de scan collecte de produits défectueux canal	Utiliser 3 transmissions à courroie synchrone Puissance de transmission : moteur réducteur 25 W Capteur : Recherche sur les machines Omron/Lirong Nombre de stands : 1 stand NG La cellule électrique est envoyée dans le bac à matériaux par le biais du pipeline, et le une alarme de matériau complet est donnée Fonction principale : collecter les cellules qui échouent au test de résistance interne de tension et le mauvais code de balayage Les cellules 18650 et 21700 sont universelles
Mécanisme de changement de vitesse de cellule 3*5	Adoptez le rail de guidage en argent de Taiwan, la tige de plomb Puissance du manipulateur d'engrenage automatique : servomoteur 2 axes 400 W Module : 2 axes Il est stable et fiable de saisir 10 pièces de cellules électriques en même temps et de les adopter. aimant permanent télescopique à cylindre Système de contrôle : programmeur PLC série XD Capteur: Taiwan comme/Actek/SMC/Phenom/Airtek Interface d'opération : écran d'affichage couleur TG-765-UT, facile à utiliser Fonction principale : retirez la cellule du canal OK 5 bits et placez-la dans le mécanisme de stockage de cellules correspondant ou canal de décharge de cellules. Il est universel pour les cellules 18650 et 21700 et transféré indépendamment par 5 groupes de servomoteurs avec module
Mécanisme de stockage de cellules de levage	Alimentation : AC220V±10 % 1,6KW 50HZ±10 % Adoptez le rail de guidage en argent de Taiwan, la tige de plomb Puissance de levage : moteur réducteur de frein Capacité de stockage : 18650 environ 240 pièces, 21700 environ 180 pièces. Vitesse de levage : 8 MM/SEC Système de contrôle : programmeur PLC série XD Capteur: Taiwan comme/Actek/SMC/Phenom/Airtek Interface d'opération : écran d'affichage couleur TG-765-UT, facile à utiliser Les cellules 18650 et 21700 sont universelles
Canal de décharge cellulaire*5	La cellule d'entrée adopte une transmission par courroie synchrone et la puissance est de 25 W moteur de décélération Puissance de changement de cellule : servomoteur 400 W Nombre de canaux 5 Cylindre : Attec /SMC/XINCHENG Composants de commande pneumatique : ATech /SMC/ Tiangong/Pneumatic Like Appareil à induction : Taiwan LIKE/Adeke // Omron/Keenshi
Mécanisme de préhension des cellules de sortie	Adopter le rail de guidage supérieur en argent de Taiwan Adoptez le rail de guidage en argent de Taiwan, la tige de plomb Puissance du manipulateur d'engrenage automatique : servomoteur 2 axes 400 W Module : 2 axes Utiliser 3 transmissions à courroie synchrone Puissance de transmission : moteur réducteur 25 W Capteur: Taiwan comme/Actek/SMC/Phenom/Airtek Nombre de stands : 5 stands OK Niveau de décharge de la cellule de la chaîne de montage Le niveau de décharge de la cellule est équipé d'un montage automatique mécanisme qui s'ouvre automatiquement lorsque la cellule est prélevée Les cellules 18650 et 21700 sont universelles Fonction principale : à partir du nombre de robots de support dont il a besoin automatiquement saisir la cellule jusqu'à la position du mécanisme de retournement automatique Compatible avec une cellule de diamètre 21/18, 1 à 10 pièces selon le réglage
La cellule ajuste automatiquement la direction positive et négative	Fonction principale: selon les exigences du module arrière, changer automatiquement l'électrode positive et négative direction de la cellule Puissance de rotation : moteur pas à pas 5786 (avec réducteur à 10 rapports) Efficacité d'échange : 4500-5000pcs /H
Scan automatique du code 2	Code de balayage Honeywell/Genz/HiKVision Une source de lumière personnalisée est utilisée pour garantir la précision de la lecture du code Système d'identification : recherche et développement indépendant de Bicester Largeur de la caméra: dans les 300*150MM Appareil exécutif : ordinateur industriel, véritable système WIN7 Fonctions principales : Sanlian Shift 1, balaie les piles dans le code, démarre le Engrenage d'entraînement du moteur pas à pas, les piles dans le sens des aiguilles d'une montre, pour lire le code à barres la liaison de données, ne pas lire le code à barres et tester les phrases négatives est mauvais, les données de test dans le code à barres complet et les piles liaison, base de données de stockage, amarrage du système MES avec la partie a, ne le faites pas les chantiers de balayage et la fonction des chantiers peuvent être bloqués, 11 ensembles d'équipement transmission, avec anneau en caoutchouc pour augmenter la friction sur le noyau, pour assurer la rotation normale du noyau, lecture normale, 18650 et 21700 cellules universelles Efficacité de numérisation : plus de 3 500 pièces/h
Mécanisme d'espacement automatique	Alimentation : AC220V±10 % 1,6KW 50HZ±10 % Source d'air : 0,4-0,8 mpa, pas de brouillard d'eau, pas d'impuretés Adoptez le rail de guidage en argent de Taiwan, la tige de plomb Retirez la puissance du manipulateur : servomoteur 2 axes 400 W Module : 1 axe Plage de réglage de l'espacement : 18-28 mm Le nombre maximum de cellules est de 10 Prise de noyau: aimant permanent télescopique à cylindre, stable et fiable Système de contrôle : programmeur PLC série XD Capteur: Taiwan comme/Actek/SMC/Phenom/Airtek Interface d'opération : écran d'affichage couleur TG-765-UT, facile à utiliser FONCTION PRINCIPALE : SELON le réglage, l'espacement est automatiquement ajusté au même espacement que le support de batterie, et le robot s'accroche au support
Mécanisme à trois déplacements 2	Adoptez le rail de guidage en argent de Taiwan, la tige de plomb Le moteur à cellules inférieures adopte un moteur de réduction de force de Taiwan Puissance de changement de cellule : pneumatique en étoile Cylindre : Attec /SMC/XINCHENG Composants de commande pneumatique : ATech /SMC/ Tiangong/Pneumatic Like Appareil à induction : Taiwan LIKE/ Actec /SMC/ Phenom/Airtek Efficacité de production : plus de 4500PCS/H Fonction principale : remplacez le bon décalage de cellule pour balayer la position du code et position d'espacement automatique, cellules 18650 et 21700 universelles
Robot Yamaha YK400XR Système de programmation manuelle du robot Yamaha	Modèle de robot : Yamaha YK400XR Plage valide : rayon 360 MM Poids de charge: 3KG Fonctions principales : Le robot sort la cellule électrique bien espacée et l'insère dans le support (ou sans moule de support). Efficacité : 5000-6000 PCS/H Paramètres techniques : voir le manuel Yamaha pour plus de détails Fonctions principales : Recherche et développement spéciaux de système de contrôle pour Robot Yamaha Définir manuellement les coordonnées et les actions du robot Correspond au robot Yamaha 4 axes/6 axes Le débogage est simple, facile à apprendre, facile à comprendre L'écran tactile de 7,5 pouces affiche l'état actuel Système d'exploitation : recherche et développement indépendant de Bicester
Testeur CCD	Alimentation : AC220V±10 % 0,6KW 50HZ±10 % Caméra HD Hikvision 10 millions Système d'identification : recherche et développement indépendant de Bicester Largeur de la caméra : 420 * 300 MM ou moins Appareil exécutif : ordinateur industriel, véritable système WIN7 Fonctions principales : VÉRIFIER et comparer les électrodes positives et négatives de la cellule branchée, et arrêter le fonctionnement si la position est incorrecte ou la polarité est de retour, en attente de confirmation manuelle avant la sortie Efficacité de numérisation : plus de 6000 cellules/H Pendant la production normale, chaque test, une fois qualifié, les captures d'écran seront envoyés au système MES de votre entreprise pour conservation (environ 8M chacun). Mode d'interface : Webservice Envoyer Envoyer : Envoyer au format hexadécimal
Une soudure superficielle	Fonction principale : soudage par points automatique pour un seul côté de la batterie Standard HÉQUAN(Bicast), MDA8000B/MDB4000B transistor alimentation d'énergie de soudure, Puissance de soudage par points à transistor MIYACHI MDA8000B/MDB4000B en option fournir Avec fonction de détection de courant, fausse soudure, alarme incendie par explosion Fonctionnement d'un servomoteur pur à quatre axes Les données de coordonnées de soudage par points peuvent être importées par disque U ou tableau Les courants de soudage positifs et négatifs peuvent être réglés différemment (soudage par points spécification) Une seule cellule peut être réglée à une certaine position sans soudage par points Refroidissement des aiguilles de soudage par points : standard avec refroidisseur Tête de soudage rotative standard, rotation de plus ou moins 90 degrés (plus ou moins plage de moins 90 degrés, réglage arbitraire) Fonction d'aiguille de soudage à meulage automatique en option Fonction de détection de pression de l'aiguille de soudage en option Acquisition et téléchargement de données de soudage Mode d'interface : WebServi Envoyer : à envoyer sous forme de chaîne au format XML Efficacité du soudage par points : plus de 4 500 cellules / H (calculées selon les deux temps de spot, 4 points de soudage pour l'électrode positive et 4 points de soudage points pour l'électrode négative) Soudage par points du nickel : 0,08-0,15 nickelage ou nickel pur sans le soudage de rainures de dérivation Il est recommandé de souder un placage de nickel de 0,15 à 0,2 ou du nickel pur avec un rainure de dérivation Le soudage convexe est recommandé pour le nickelage supérieur à 0,2 mm -0,5 ou pur nickel
Retournement du moule	Fonction principale : transformer le moule en soudage par points automatique côté B Efficacité du chiffre d'affaires : 20 S/heure
Soudage de surface B	Standard HÉQUAN(Bicast), MDA8000B/MDB4000B transistor alimentation d'énergie de soudure, Puissance de soudage par points à transistor MIYACHI MDA8000B/MDB4000B en option fournir Avec fonction de détection de courant, fausse soudure, alarme incendie par explosion Fonctionnement d'un servomoteur pur à quatre axes Les données de coordonnées de soudage par points peuvent être importées par disque U ou tableau Les courants de soudage positifs et négatifs peuvent être réglés différemment (soudage par points spécification) Une seule cellule peut être réglée à une certaine position sans soudage par points Refroidissement des aiguilles de soudage par points : standard avec refroidisseur Tête de soudage rotative standard, rotation de plus ou moins 90 degrés (plus ou moins plage de moins 90 degrés, réglage arbitraire) Fonction d'aiguille de soudage à meulage automatique en option Fonction de détection de pression de l'aiguille de soudage en option Acquisition et téléchargement de données de soudage Mode d'interface : WebServi Envoyer : à envoyer sous forme de chaîne au format XML Efficacité du soudage par points : plus de 4 500 cellules / H (calculées selon les deux temps de spot, 4 points de soudage pour l'électrode positive et 4 points de soudage points pour l'électrode négative) Soudage par points du nickel : 0,08-0,15 nickelage ou nickel pur sans le soudage de rainures de dérivation Il est recommandé de souder un placage de nickel de 0,15 à 0,2 ou du nickel pur avec un rainure de dérivation Le soudage convexe est recommandé pour le nickelage supérieur à 0,2 mm -0,5 ou pur nickel
Moule flip2	Fonction principale : transformer le moule en soudage par points automatique côté B Efficacité du chiffre d'affaires : 20 S/heure
Machine de levage de moules	Fonctions principales: Une fois la batterie retirée, la matrice est automatiquement connectée et automatiquement déposé et transféré à la ligne de matrice
Manipulateur de récupération de batterie	Fonctions principales: Retirez la batterie soudée par points et transférez-la vers la conduite de circulation ou ligne d'assemblage Efficacité : 20 S/heure
Ligne de transfert de moule	Fonction principale : transférer le moule de soudage par points sur la pièce en nickel de la matrice inférieure position d'installation et position d'installation de la pièce de nickel de la matrice inférieure
Ascenseur de montage de feuille de nickel de moule inférieur	Fonctions principales : accéder au moule inférieur pour soulever la plaque de nickel et dans le position du support inférieur
Ascenseur de montage de feuille de nickel du moule supérieur	Fonction principale : accéder au moule supérieur pour soulever le
