Détails sur le produit:
|
|
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | BT |
| Certification: | ISO9001/CE |
| Numéro de modèle: | BT-2113B |
|
Conditions de paiement et expédition:
|
|
| Quantité de commande min: | 1set |
| Prix: | USD350000 |
| Détails d'emballage: | boîte en bois |
| Délai de livraison: | 90 jours de travail |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | un réglé par 90 jours |
|
Détail Infomation |
|||
| Puissance: | AC380V 50/60HZ 16KW | Pression atmosphérique: | 0.4-0.8Mpa |
|---|---|---|---|
| Interface de Communication: | RS485 | Approprié aux cellules: | Adapté aux besoins du client |
| Vitesse facultative: | 5OK 1NG | Dimensions: | L14500*W1500*H1680MM |
| Poids: | 3500kg | Garantie: | 2 ans |
| Mettre en évidence: | Chaîne de production de paquet de 21700 batteries,Chaîne de production de paquet de 32650 batteries,Chaîne de production de batterie de CCD |
||
Description de produit

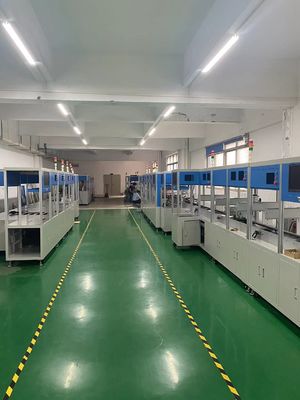

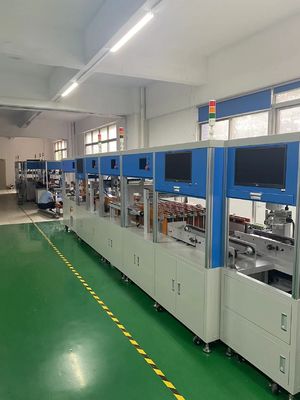

Chaîne de montage complètement automatique de paquet de batterie
Portée d'équipement
BT - le stockage 18650/21700/32650 de l'énergie d'Ion Battery Pack Production Line du lithium 2113B automatiques/puissance cylindrique a principalement employé dans des modules de batterie des véhicules à moteur. Production entièrement automatisée des batteries de puissance, des batteries de stockage de l'énergie, des paquets de batterie de machine-outil et d'autres batteries d'application.
Caractéristiques
1.Customized pour 18650/21700/26650/32650 type de cellules.
2. Seulement trois opérateurs sont nécessaires de la cellule enfermée dans une boîte au paquet soudé de batterie.
3. La fonction facultative de balayage de cellules, les données réglées de cellules dans la parenthèse ou la combinaison des batteries, les données de batterie peuvent être dépistées.
4. Utilisant le robot de Yamaha de 4 axes automatiquement dans la représentation de parenthèse, stable et fiable.
5. Adoptez l'identification positive et négative de cellules de CCD de série de Hikvision de polarité pour s'assurer qu'il n'y a aucun phénomène d'erreur de polarité quand la cellule entre dans la parenthèse.
efficacité 6.Production : 5000-6000pcs /H
Processus fonctionnant
Cellule enfermée dans une boîte automatique (10*10) → de alimentation automatique isolation automatique → de empâtage de papier → automatique de balayage de code cellule automatique de → de tri automatique (OK de 10 catégories, un NG) assortissant le robot de → de code de balayage automatique de → dans le positif de vision de parenthèse →CCD et le laser négatif de → de détection nettoyant une prise 2→ automatique de soudage par points 2→B de soudage par points de secousse 2→B de moule 2→ de soudage par points 1→A de soudage par points de secousse 1→A de moule de → le → de capot supérieur automatiquement pour sortir la chaîne de montage de → de batterie de produits demi-complets de batterie (→ d'inspection d'aspect de soudage par points attachant le → de connexion de plat de protection de → de matériaux auxiliaires formant le test de performance complet de → et d'autres stations)
Paramètres techniques
BT - stockage 18650/21700/32650 de l'énergie d'Ion Battery Pack Production Line du lithium 2113B automatiques/puissance cylindrique
| Alimentation automatique de cellules |
|
Alimentation d'énergie : AC220V±10% 1KW 50HZ±10% Source d'air : 0.4-0.8mpa, aucune brume de l'eau, aucune impuretés La cellule de boîte est emballée dans des cartons 10*10, avec un maximum de 5 boîtes à la fois La cellule de boîte est emballée dans des cartons 12*15, avec un maximum de 4 boîtes à la fois Adoptez le rail de guide argenté supérieur de Taïwan Puissance de décalage de cellules : moteur pas à pas/moteur de décélérateur Système de contrôle : Programmeur de PLC de XC2-24T-E Interface d'opération : Écran d'ecran couleur de TG-765-UT, facile à utiliser Cylindre : Attec /SMC/XINCHENG Composants de contrôle pneumatique : ATech /SMC/ Tiangong/goût pneumatique Dispositif d'induction : GOÛT Adeke //Omron/Keenshi de Taïwan Efficacité de production : plus que 4500PCS/H FONCTIONS principales : METTEZ MANUELLEMENT la cellule dans la boîte dans la chaîne de montage de boîte, entrez dans automatiquement la position de la cellule, et poussez la boîte vide dans la boîte de rangement. Les cellules dans les cartons sont automatiquement enlevées et transférées à la ligne de la machine extérieure automatique de coussin, qui est compatible avec le diamètre différent des boîtes de empaquetage de 21/18 cellule électrique |
| Empâtage automatique de papier d'isolation |
|
Alimentation d'énergie : AC220V±10% 1.6KW 50HZ±10% Source d'air : 0.4-0.8mpa, aucune brume de l'eau, aucune impuretés Adoptez 4 - mécanisme de coussin de goupille pour améliorer l'efficacité Adoptez le moteur de conversion de fréquence et la protection de poinçon de FAO pour empêcher des dommages de batterie L'acier à grande vitesse japonais meurent, conçoivent la vie de 5 ans Rebobinage automatique des déchets Adoptez le rail de guide argenté de Taïwan, menez la tige Le moteur inférieur de cellules adopte le moteur de réduction des forces de Taïwan Puissance de manipulateur : moteur pas à pas en circuit fermé/moteur servo Puissance de décalage de cellules : moteur pas à pas Système de contrôle : Programmeur de PLC de XD-42T-E Interface d'opération : Écran d'ecran couleur de TG-765-UT, facile à utiliser Système d'alarme intégré de défaut (selon l'invite pour enlever le défaut) Alarme automatique pour la pénurie de papier des montagnes d'orge Rappel quantitatif du nettoyage de matrice Cylindre : Attec /SMC/XINCHENG Composants de contrôle pneumatique : ATech /SMC/ Tiangong/goût pneumatique Dispositif d'induction : GOÛT Adeke //Omron/Keenshi de Taïwan |
| Appareil de contrôle d'IR |
|
Puissance d'essai : Étoile pneumatique Cylindre : Attec /SMC/XINCHENG Composants de contrôle pneumatique : ATech /SMC/ Tiangong/goût pneumatique Dispositif d'induction : GOÛT Adeke //Omron/Keenshi de Taïwan Efficacité d'essai : au-dessus de 4500PCS/H Modèle d'aiguille d'essai : KS-100A3000 La vie d'aiguille d'essai : 600 000 fois Fonctions principales : la tension simple de cellules d'essai et la résistance interne, par le décalage de moteur servo, des cellules de l'essai 10, du mécanisme de décalage de cellules pour tripler le mécanisme 1 de décalage, des essais dans le code de champ ont accompli et attache de code barres de cellules, base de données de stockage Modèle d'appareil de contrôle : HIOKI BT3562 HK3560 domestique facultatif Canal d'essai : canal 1 Exactitude de lecture de tension : plus ou moins 0.02MV Exactitude de lecture de résistance interne : plus ou moins 0,2 Hao Les essais répétés sont cohérents Les essais dans le code de champ ont accompli et des attaches de code barres de cellules, stockés dans la base de données Efficacité d'essai : 5000PCS/H |
| Balayage automatique | |
Code de champ de Honeywell/Genz/HiKVision La source lumineuse faite sur commande est employée pour assurer l'exactitude de la lecture de code Système d'identification : Recherche et développement indépendante de Bicester Largeur de caméra : à moins de 300*150MM Dispositif exécutif : Ordinateur industriel, système WIN7 véritable Fonctions principales : Le décalage 1 de Sanlian, balaye les batteries dans le code, mettent en marche la vitesse d'entraînement de moteur d'étape, les batteries dans le sens horaire, pour lire des données de code barres obligatoires, code barres non lu et les verdicts négatifs d'essai est mauvais, les essais dans l'achèvement de code et l'attache de code barres de batteries, la base de données de magasin, amarrage de système de MES avec la partie a, ne balayent pas des yards, et des yards de fonction peuvent être bloqués, 11 ensembles de transmission de vitesse, avec l'anneau en caoutchouc pour augmenter le frottement sur le noyau, pour assurer la rotation normale du noyau, les cellules de lecture, 18650 et 21700 normales universelles Efficacité de balayage : plus que 3500PCS /H |
| Tri automatique |
|
Adoptez le rail de guide argenté de Taïwan, menez la tige Puissance automatique de manipulateur de vitesse : 2 moteur servo de l'axe 400W Module : 2 haches Il est stable et fiable pour saisir 10PCS de cellule électrique en même temps et pour adopter l'aimant permanent télescopique de cylindre Système de contrôle : Programmeur de PLC de série de XD Capteur : Taïwan COMME le Phenom/Airtek d'Actek /SMC/ Interface d'opération : Écran d'ecran couleur de TG-765-UT, facile à utiliser FONCTIONS principales : Selon la gamme de la résistance interne de tension réglée, mettez la cellule dans la fente correspondante de canalisation, 18650 et 21700 cellules sont universelles Employez la transmission synchrone de la ceinture 3 Puissance de transmission : moteur du réducteur 25W Capteur : Taïwan COMME le Phenom/Airtek d'Actek /SMC/ Nombre de stalles : 5 stalles d'OK La chaîne de montage est divisée en décharge d'alimentation de cellules et de cellules Le niveau de décharge de la cellule est équipé du mécanisme de montage automatique, qui s'ouvre automatiquement quand la cellule est prise 18650 et 21700 cellules sont universelles |
| Mécanisme de levage de stockage de cellules |
|
Alimentation d'énergie : AC220V±10% 1.6KW 50HZ±10% Adoptez le rail de guide argenté de Taïwan, menez la tige Puissance d'ascenseur : Moteur de réducteur de frein Capacité de stockage : 18650 au sujet de 240PCS, 21700 au sujet de 180PCS Vitesse de levage : SEC 8MM/ Système de contrôle : Programmeur de PLC de série de XD Capteur : Taïwan COMME le Phenom/Airtek d'Actek /SMC/ Interface d'opération : Écran d'ecran couleur de TG-765-UT, facile à utiliser 18650 et 21700 cellules sont universelles |
| Robot de YK400XR Yamaha |
|
Modèle de robot : Yamaha YK400XR Gamme valide : rayon 360MM Poids de charge : 3KG Fonctions principales : Le robot sort la cellule électrique bien-espacée et l'insère dans la parenthèse (ou sans moule de parenthèse). Efficacité : 5000-6000 PCS/H Paramètres techniques : Voir le manuel de Yamaha pour des détails
Fonctions principales : Recherche et développement spéciale de système de contrôle pour le robot de Yamaha Manuellement coordonnées et actions de robot d'ensemble Match Yamaha 4 robot d'axe/6 axes L'élimination des imperfections est simple, facile à apprendre, facile à comprendre Les affichages d'écran tactile de 7,5 pouces l'état actuel Système d'exploitation : Recherche et développement indépendante de Bicester |
| Appareil de contrôle de CCD | |
Alimentation d'énergie : AC220V±10% 0.6KW 50HZ±10% Hikvision 10 millions de caméra de HD Système d'identification : Recherche et développement indépendante de Bicester Largeur de caméra : 420*300MM ou moins Dispositif exécutif : Ordinateur industriel, système WIN7 véritable Fonctions principales : VÉRIFIEZ et comparez les électrodes positives et négatives de la cellule branchée, et arrêtez l'opération si la position est erronée ou la polarité est de retour, attendant la confirmation manuelle avant libération Efficacité de balayage : plus que 6000PCS la cellule /H Pendant la production normale, chaque essai, quand qualifié, les screenshots sera envoyé au système de MES de votre société pour la conservation (environ 8M). Mode d'interface : Webserive Envoyez envoient : Introduisez le format hexadécimal |
| Une soudure extérieure | |
Fonction principale : Soudage par points automatique pour le côté simple du paquet de batterie HEQUAN standard (Bicast), alimentation d'énergie de soudure de transistor de MDA8000B/MDB4000B, Alimentation d'énergie facultative de soudage par points de transistor de MIYACHI MDA8000B/MDB4000B Avec la fonction de détection actuelle, soudure fausse, alarme d'incendie d'explosion opération pure de moteur servo de Quatre-axe Des données du même rang de soudage par points peuvent être importées par le disque ou la rangée d'U Des courants de soudure positifs et négatifs peuvent être placés différemment (les spécifications de soudage par points) La cellule peut être placée à une certaine position sans soudage par points Refroidissement d'aiguille de soudage par points : norme avec le réfrigérateur Tête de soudure tournante standard, plus ou moins 90 degrés de rotation (plus ou moins 90 degrés de gamme, arrangement arbitraire) Fonction de soudure de meulage automatique facultative d'aiguille Fonction de détection de soudure facultative de pression d'aiguille Soudure par acquisition de données et téléchargement Mode d'interface : Webserive Envoyez : pour être envoyé comme ficelle dans le format de XML Efficacité de soudage par points : plus que 4500PCS la cellule /H (calculé selon les deux temps de la tache, de 4 taches de soudure pour l'électrode positive et de 4 taches de soudure pour l'électrode négative) Soudage par points de nickel : 0.08-0.15 nickelage ou nickel pur sans soudure de cannelure de déviation 0.15-0.2 nickelage ou nickel pur est recommandé pour être soudé avec une cannelure de déviation La soudure convexe est recommandée pour le nickelage au-dessus de 0.2mm -0,5 ou nickel pur |
| Secousse de moule | |
Fonction principale : Transformez le moule en soudage par points automatique du côté B Efficacité de chiffre d'affaires : temps 20S/ |
| Soudure de surface de B | |
Mêmes qu'une surface A pu être adapté aux besoins du client pour weldiing latéral simple ou deux côtés |
| Batterie cherchant le manipulateur | |
Fonctions principales : Enlevez la batterie soudée par points et transférez-la à la ligne de circulation ou à la chaîne de montage Efficacité : temps 20S/
|
FAQ
: Comment est-ce que je confirme que vous êtes le fabricant ?
B : 1) photo claire de réception avec notre nom d'usine.
2)Des appels visuels pendant des heures de travail, aucune location à l'avance est exigés.
3)Quand l'usine de visite d'agent, aucune location à l'avance est exigée.
4)Enquérez-vous le progrès de production à tout moment, fournissez les photos et les vidéos, etc.
5)Ingénieurs professionnels résolvant des problèmes de service après-vente.
: Quels types des machines pouvons-nous faire ?
B : Toutes sortes de machines d'ensemble de batterie. Cellule examinant, papier d'isolation collant, assortissant, soudant, essai, vieillissant.
Pour machine cylindrique/prismatique/de polymère et chaîne de production cellules, manuelles et automatiques, simples.
: Pouvez-vous m'aider à installer une usine ?
B : Oui, fournissez svp vos matières premières et les détails de produits, vos conditions au sujet d'efficacité, votre budget, nous t'enverrons un plan. Si vous avez besoin nous pouvons également présenter quelques fournisseurs des matières premières à vous.
: Soutenez-vous service après-vente ?
B : Oui, après achat BT - le stockage 18650/21700/32650 de l'énergie d'Ion Battery Pack Production Line du lithium 2113B automatiques/puissance cylindrique nous aurons des professionnels à installer et s'exercer, et la garantie est de deux ans. Exporté vers l'Europe et les Etats-Unis, pays asiatiques du sud-est, il y a un site en Inde
: Comment pouvons-nous résoudre des problèmes de machine ?
B : Des avantages d'usine, nous avons des ingénieurs et nous produisons les machines.
1)Nous arrangerons un ingénieur pour communiquer avec vous quand nous recevons votre message. Il vous guidera pour résoudre le problème par l'appel ou les messages visuels.
2)Si le problème était provoqué par des dommages composants, nous t'enverrons un nouveau composant. Après que vous l'obteniez, nous vous guiderons à l'appel visuel au sujet de la façon l'installer.
